CAD中怎么快速绘制条形基础平面图？
分类：CAD图纸作者：小溜时间：2024-11-19 15:14:55
导语：在CAD中绘制条形基础平面图时，手动操作可能会比较慢，尤其是需要多次重复相同的绘制步骤时。其实，通过一些快捷命令和技巧，可以大大提升效率。本文会分享具体方法，帮你快速搞定条形基础平面图！
在CAD中绘制条形基础平面图时，手动操作可能会比较慢，尤其是需要多次重复相同的绘制步骤时。其实，通过一些快捷命令和技巧，可以大大提升效率。本文会分享具体方法，帮你快速搞定条形基础平面图！
1、 首先我们在图形中绘制轴网和标注轴网。
下图是绘制好的轴网。
2、我们点击左侧的工具栏点击墙体，然后选择绘制墙体，在弹出的窗口中把墙体的宽度设置为基础的宽度。
3、然后用绘制墙体的方法绘制基础。

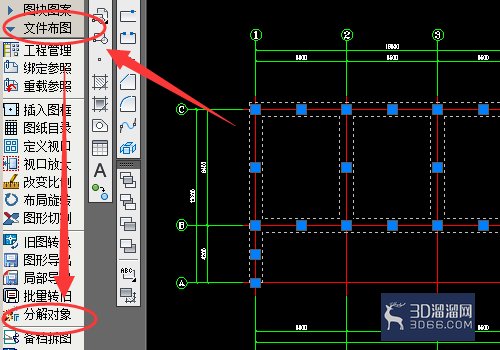

4、我们选择我们绘制好的墙体，然后点击左侧工具栏中的文件布图，然后点击分解对象。
5、分解后我们就可以用墙体工具继续在图形中绘制基础墙体了。
6、然后我们用直线工具把坡线绘制一下即可完成基础的绘制。
7、这是绘制好的基础平面图。
如果需要我们可以在图中插入图框。
本次“CAD中怎么快速绘制条形基础平面图”的学习内容就到此为止啦，感谢您的关注！更多关于CAD的技巧和资源，欢迎持续关注3d66资讯~
