坡度在图纸上怎么表示？

表示坡度的内容有两个：一是从坡顶至坡底方向的箭头，二是坡比，比如“i=2%”

坡度，原意是指坡面（线）与地平面（线）之间的角度α。而在工程实施中，控制角度施工很不容易，人们想出了好办法，用尺寸来控制，就是用角度α的正切tanα来代替，即两点的高差／该两点的水平距离, h/L的百分率，直接代替坡度，如标注1.5/%、2.0%等，这种表示法，用在平缓的坡面，十分方便，如地面、屋面等，1%，就是前进水平距离100cm时高度差是1cm。然而，对于很陡的坡壁、坑壁，用百分率就不如用百分率的倒数化简形式更为方便，如1/0.1（标注为1∶0.1），就是垂直向上1米时水平距离应该是0.1米。这对于高边坡支护、基坑放灰线十分方便。如1∶0.15、1∶0.2、1∶0.3等等。前一种有人叫‘坡率’，后一种有人叫‘坡比’。两种表示方法不同，实质是一样的。

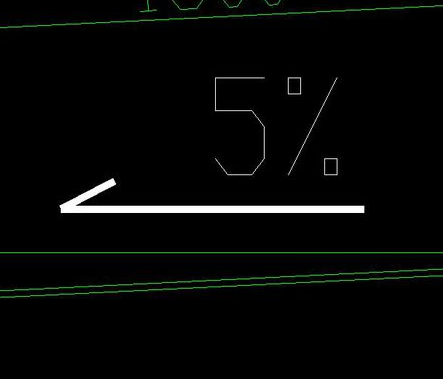

建筑图纸中的坡度符号一般用箭头来表示，在平面图中按照顺水方向显示.

即箭头所在的地方是低处，箭尾所在的地方是高处，坡度的大小写在箭头的上方，对于坡度较大的屋面或者屋架，用三角形来进修表示。

坡度表示方法：

1、百分比法

表示坡度最为常用的方法，即两点高程差与其路程的百分比，其计算公式如下：

坡度 = (高程差/路程)x100%

2、度数法

用度数来表示坡度，利用反三角函数计算而得，其公式如下：

tanα(坡度)= 高程差/路程

字母i表示。

一个带剪头的线表明坡的方向，标记百分比为坡度，标记长度为该坡的长，起坡位置(开始上坡或下坡划起坡线并注明，水平位置标记上平台或地面的高度。

斜坡高度是斜坡长度的百分之二，也就是绘制一个长100，高度为2的斜坡。通过勾股定理可以计算出斜坡的水平长度为99.98。

建筑图纸中的坡度符号一般用箭头来表示，在平面图中按照顺水方向显示。

即箭头所在的地方是低处，箭尾所在的地方是高处，坡度的大小写在箭头的上方，对于坡度较大的屋面或者屋架，用三角形来进修表示。

坡度表示方法：

1、百分比法

表示坡度最为常用的方法，即两点高程差与其路程的百分比，其计算公式如下：

坡度 = (高程差/路程)x100%

2、度数法

用度数来表示坡度，利用反三角函数计算而得，其公式如下：

tanα(坡度)= 高程差/路程

表示坡度最为常用的方法：

即两点的高程差与其水平距离的百分比，其计算公式如下：坡度 = (高程差/水平距离)x100%使用百分比表示时，即：i=h/l×100%

例如：坡度3% 是指水平距离每100米,垂直方向上升(下降)3米 ；1%是指水平距离每100米,垂直方向上升(下降)1米 。依次类推。

度数法：用度数来表示坡度，利用反三角函数计算而得，其公式如下：tanα(坡度)= 高程差/水平距离

所以α(坡度)=arc tan (高程差/水平距离)
