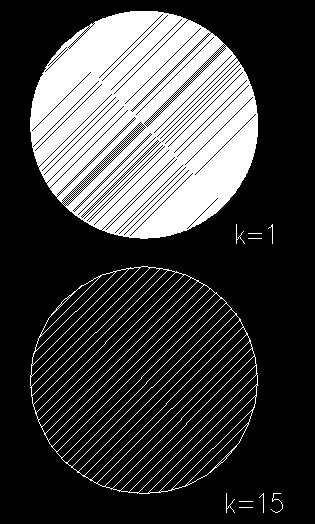

CAD填充图案和线型的比例失常怎么办？

不知道你这个什么样的情况下才叫“比例失常”呢？

填充图案快捷键 H
要想填充到自己想要的结构框架中，可以用多段线去勾勒，闭合线条，然后再进行填充。

浩辰CAD制图软件中CAD填充图案和线型的比例失常解决方法：

1、打开浩辰CAD，在命令行输入【MEASUREMENT】，然后按回车键确认。

2、根据命令行提示输入MEASUREMENT的新值：1，然后按回车键确认，使用公制填充图案。

利用【LINETYPE】线型管理器查看当前图形是使用英制还是公制填充图案和线型文件。

3、单击【加载】，打开【加载或重载线型】对话框。在【浏览】按钮旁边查看当前图形是使用英制还是公制填充图案和线型文件。

4、【MEASUREMENT】的值设为【1】之后，不会立即改变图形中的线型外观，需要使用【LINETYPE】线型管理器重载线型，并【REGEN】重生成图形。

5、【MEASUREMENT】的值设为【1】之后，英制的填充图案也不会立即改变填充图案外观，需要编辑填充图案或者使用【MATCHPROP】特性匹配，将公制的填充图案特性匹配给英制的填充图案。
