溜溜问答 > 平面设计 > CAD问答 > CAD中如何标注配合公差？
kiss mayue
kiss mayue
邀请你来回答
356人阅读 2020-09-15

CAD中如何标注配合公差？

我要回答
2个回答

上下公差代号用“/”分隔开，如：h7/h7，选中公差代号点击鼠标右键选择堆叠，更详细的修改可以选择堆叠特性

查看全部
2020-09-15
赞 回复 采纳

CAD中的配合公差标注的操作步骤如下：

1、首先打开一张需要标注公差的机械设计图纸，查看图中两个框出的地方，打开的是两种不同公差的标注方式，1是对称公差，2是极限公差。

CAD中如何标注配合公差？

2、点击工具栏上的“标注样式按钮”就可以。

CAD中如何标注配合公差？

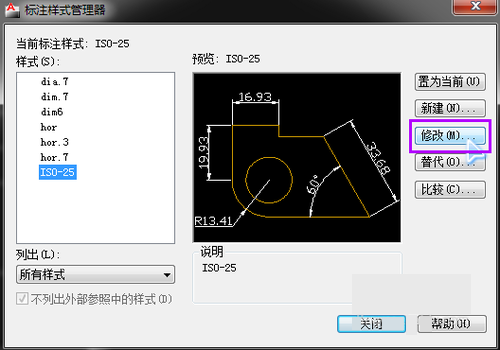

3、在弹出“标注样式管理器”，当中选择当前默认使用的样式，点击右侧的“修改”选项。

CAD中如何标注配合公差？

4、再转入“样式修改器”，然后切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。

CAD中如何标注配合公差？

5、选择好选项之后，点击“确定”就可以。

CAD中如何标注配合公差？

6、在弹出的对话框中输入需要设置的公差数值。

CAD中如何标注配合公差？

7、输入上下公差数值后，变成了上下两行，然后点击窗口的“确定”按键，这样CAD中的配合公差标注问题就解决了。

CAD中如何标注配合公差？

查看全部
2020-09-15
赞 回复 采纳

相关问题

CAD中配合公差如何标注？
共2条回答 >
syhhh： 1、首先打开一个需要公差标注的CAD零件图，想要进行普通标注。2、在CAD命令行中输入ed然后按回车键确定。3、此时光标会变成小方块，点击选择想要改为公差的标注会出现文字编辑窗口。4、在标注45后面输入%%p0.05（%%p会自动变成±号），然后点击确定。5、此时CAD公差怎么标注就解决了。6、不同符号都有不同的文字替代，在文字输入时右键单击，选择符号就会出现。7、CAD公差怎么标注的第二种解决方法就是双击图形标注，打开标注的特性，可以选择相应的公差，这里选择极限公差，然后输入上下偏差。8、此时....
赞 回复
CAD中配合公差标注如何标注？
共2条回答 >
胡半仙： 先说明一下，以下的()内的字是说明、解释用的。h7/s6(上下结构)的标注做法详细如下：假设长度尺寸为100,普通标注好后，用explode图标命令爆炸一下标注，然后双击标注的数字(就是100)，这时会出现一个修改尺寸数字的输入框，输入100h7/s6(左右结构)，按住鼠标拖拉选中h7/s6(左右结构)(注：和Word里选中一段文字操作一样。)，这时你会发现输入框上面的a/b(上下结构)变蓝了，点一下它，这时h7/s6就变成上下结构了。ok!不懂给我发消息。
赞 回复
CAD中配合公差如何标注？
共2条回答 >
胡半仙： 1、首先打开一个需要公差标注的CAD零件图，想要进行普通标注。2、在CAD命令行中输入ed然后按回车键确定。3、此时光标会变成小方块，点击选择想要改为公差的标注会出现文字编辑窗口。4、在标注45后面输入%%p0.05（%%p会自动变成±号），然后点击确定。5、此时CAD公差怎么标注就解决了。6、不同符号都有不同的文字替代，在文字输入时右键单击，选择符号就会出现。7、CAD公差怎么标注的第二种解决方法就是双击图形标注，打开标注的特性，可以选择相应的公差，这里选择极限公差，然后输入上下偏差。8、此时....
赞 回复
CAD中的配合公差如何标注？
共1条回答 >
你若安好，便是晴天： 公差和配合公差都可以直接用编辑文字命令,在尺寸数值后面加上配合公差.比如孔为h7,轴为k6,格式为h7/k6，再选中它，点a/b堆叠按钮，就成上下型的了。公差的话/换成^。
赞 回复
CAD中如何标注尺寸公差和配合公差？
共0条回答 >
