溜溜问答 > 平面设计 > CAD问答 > CAD 不规则图形中以点阵列后修剪其边缘的问题。
高傑西
高傑西
邀请你来回答
74人阅读 2021-09-27

CAD 不规则图形中以点阵列后修剪其边缘的问题。

CAD2007 在一个不规则的图形中，以1.5米间距的点阵列其中，因图形不规则，部分阵列后的点在图形以外，因图形较大较复杂，用鼠标慢慢删很麻烦，问如何快速将这些点修剪去掉？请教高人。
我要回答
2个回答

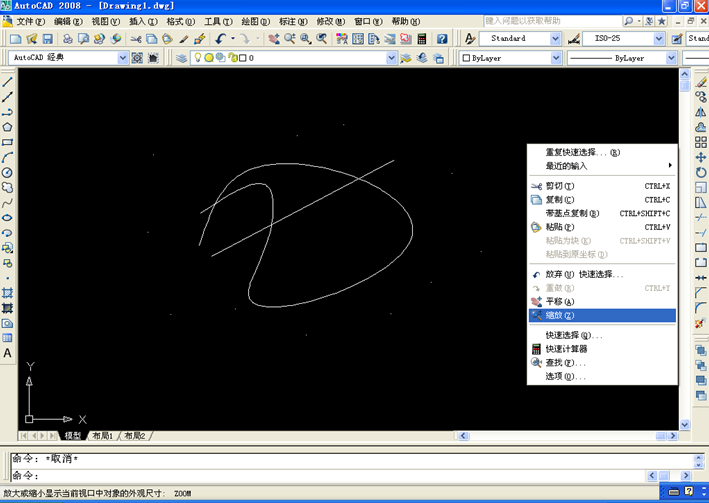

直接在命令栏中输入“qselect”快速选择命令快捷键，或者在绘图界面右击然后点击“快速选择”如下图

CAD 不规则图形中以点阵列后修剪其边缘的问题。

CAD 不规则图形中以点阵列后修剪其边缘的问题。

查看全部
2021-09-27
赞 回复 采纳

建成块再用剪裁
建块快捷键是b，把你阵列的所有东西建成一个块。
剪裁是xc，用剪裁命令后按提示操作，先选中你建立的块，然后回车一次是默认新建边界，然后选s是选择多段线，点击选取你所说的需要阵列在其中显示的图形（我理解为是一条多段线，要不是你可以描一个），然后就ok了~

查看全部
2021-09-27
赞 (1) 回复 采纳
