CAD中不规则围墙 尺寸快速标注

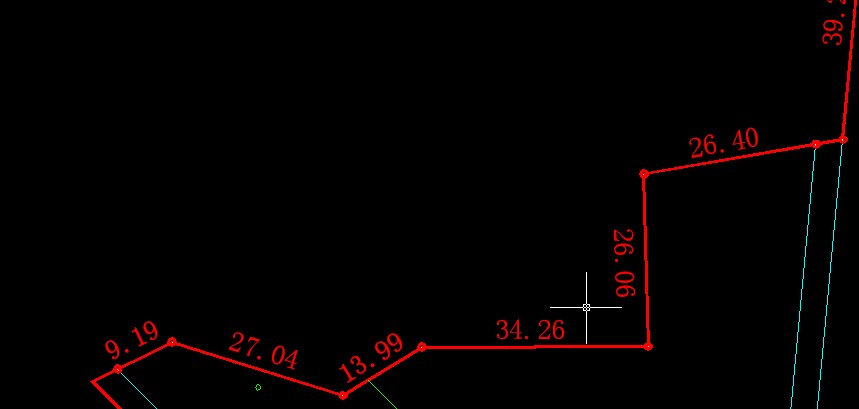

CAD中不规则围墙 尺寸快速标注 怎么操作 像图中一样
CAD中不规则围墙 尺寸快速标注
我要回答
2个回答

在dimstyle窗口设计一下，就可以实现你图上的标注效果；但是看起来你这图更像是用地籍成图软件生成的。

查看全部
2021-09-02
赞 回复 采纳

标准的方式是把需要标注的线条旋转至正交状态进行标注，或者知道线条长度的话直接用线条和文字搭配组成标注

查看全部
2021-09-02
赞 回复 采纳

相关问题

怎么在CAD中快速标注尺寸？
共1条回答 >
🐳： 双击标注的尺寸60，然后在文字选项里把替代改成600或者输入ddedit，然后选择你要修改的尺寸进行修改即可。。。
赞 回复
在CAD中怎么快速标注尺寸？
共1条回答 >
z¢h-明： 双击标注的尺寸60，然后在文字选项里把替代改成600或者输入ddedit，然后选择你要修改的尺寸进行修改即可。。。
赞 回复
CAD怎样给不规则图形标注尺寸？
共1条回答 >
一半。： 我们一般标注的图形尺寸都是那种比较规则的，但有的图形还是不规则的。那么大家知道CAD怎样给不规则图形标注尺寸吗?下面是我整理的CAD怎样给不规则图形标注尺寸的方法，希望能帮到大家!　　CAD给不规则图形标注尺寸的方法　　1、命令行直接输入“QDIM”　　2、点击选择需要标注的图形或线段　　3、回车确认，拉出标好的尺寸
赞 回复
CAD快速标注尺寸 CAD快速标注尺寸的方法
共1条回答 >
一块咸肉儿： CAD快速标注尺寸的方法：1、打开需要标注的CAD图纸。2、输入CAD标注命令DLI，开始标注图纸尺寸。3、点击标注的线条两头，拉出来一定距离，第一条CAD尺寸标注就顺利完成了！4、然后我们输入CAD连续标注命令DCO，按空格。5、连接需要快速标注尺寸的地方，继续拉出尺寸。一定要平齐第一个尺寸。6、然后再使用CAD标注命令DLI，重复拉出整体尺寸，就可以快速完成尺寸标注了！
赞 回复
CAD快速标注不规则区域面积？
共1条回答 >
😄万万没想到😄： 1.打开一个AUTOCAD文件，找到需要测量的不规则图形，2.在AUTOCAD命令栏里，输入英文”PL“，3.输完PL命令后，敲击键盘回车，在不规则图形上指点一个起点并单击，4.沿不规则图形进行描绘，在与每个端点重合时，都要单击一次鼠标
