溜溜问答 > 平面设计 > CAD问答 > CAD图纸中如何快速统计数量？
kiss mayue
kiss mayue
邀请你来回答
1117人阅读 2020-09-04

CAD图纸中如何快速统计数量？

天花灯具图中有筒灯、投射灯，日光灯管、消防疏散灯，应急灯等，如何快速计算出各等的数量啊？ “FI”命令如何用？急？ 面积比较大人工数好慢？还容易出错？
我要回答
2个回答

fi命令（前提是统计目标是块） 选择过滤器那选择“块名”，然后添加选定对象，此时自动切到绘图区域去选择要查的块， 最上面画圈处会列出很多块的信息，此时值保留名称和对象，删除其他（delete键就可以），然后点应用。 再次切换到绘图界面，选择要统计的区域，或者全选，此时下部命令栏出线统计数量

查看全部
2020-09-04
赞 回复 采纳

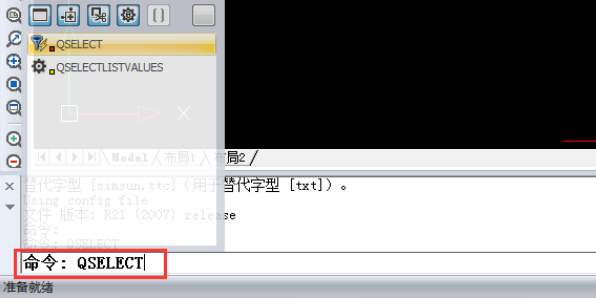

1、运行CAD编辑器，打开需要编辑的CAD图纸，在软件底部命令行输入qselect。

CAD图纸中如何快速统计数量？

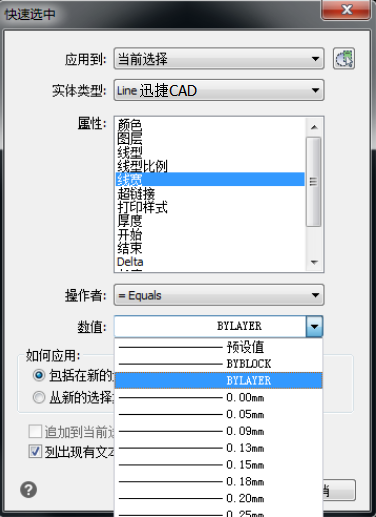

2、按回车键，唤出【快速选择】功能窗口。

接着选择特性，颜色、图层、线宽、线型比例、打印样式等。在应用到中选择【当前选择】，实体类型中选择已知的图形。

选择操作者、数值等，这里每个特性对应的值不一样。

CAD图纸中如何快速统计数量？

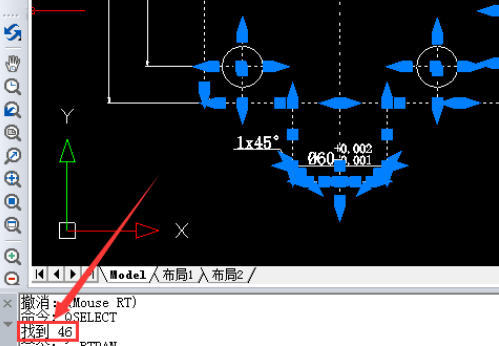

3、设置完成后，点击【确定】按钮，我们选择显示对象的数量就会出现啦。

CAD图纸中如何快速统计数量？

查看全部
2020-09-04
赞 回复 采纳

相关问题

怎样在CAD图纸中快速统计出灯具数量？
共2条回答 >
小饺子： 1、首先在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面。2、打开自己想要统计数量的图，在命令行内输入fi，在提示信息里选择红色矩形框选择的选项。3、在该对话框内找到添加选定对象选项。点击添加选定对象选项，进入绘图工作区，要求我们选择对象。
赞 回复
CAD图纸中怎么快速统计数量？
共2条回答 >
A000A光线~商用家纺~床品配套： 1、运行CAD编辑器，打开需要编辑的CAD图纸，在软件底部命令行输入qselect。2、按回车键，唤出【快速选择】功能窗口。接着选择特性，颜色、图层、线宽、线型比例、打印样式等。在应用到中选择【当前选择】，实体类型中选择已知的图形。选择操作者、数值等，这里每个特性对应的值不一样。3、设置完成后，点击【确定】按钮，我们选择显示对象的数量就会出现啦。
赞 回复
CAD里怎么快速统计图纸中植物的数量？
共2条回答 >
向左走，向右走： CAD里快速统计图纸中植物的数量的步骤如下：1.打开一张图纸，点击图块，看图块在图纸中的命名是什么。2.快捷键ctrl+1，确定，点击右上角的快速选择。3.在对象类型的下拉表中选择块参照。4.特性中选择名称。5.选算符拉下列表选择等于。6.值的下拉列表中选择021（刚刚那个要选择块的名称），确定。7.然后看左下角，在这个图纸中的所有命名为021的图块为101个。这样就解决了CAD里快速统计图纸中植物的数量的问题了。
赞 回复
如何在CAD图纸中快速统计对象的数量？
共1条回答 >
吧噗勒斯： 不知道你装了扩展工具没有，如果装了的话，可以执行bcount命令，框选图纸中的图形，可以讲图块按名字分别统计出来。如果没有，你只能每种分开统计了，选中一个后，右键选择相似对象，然后在特性面板（ctrl+1）中看选中的数量
赞 回复
CAD电气图纸怎样快速统计数量？
共0条回答 >
