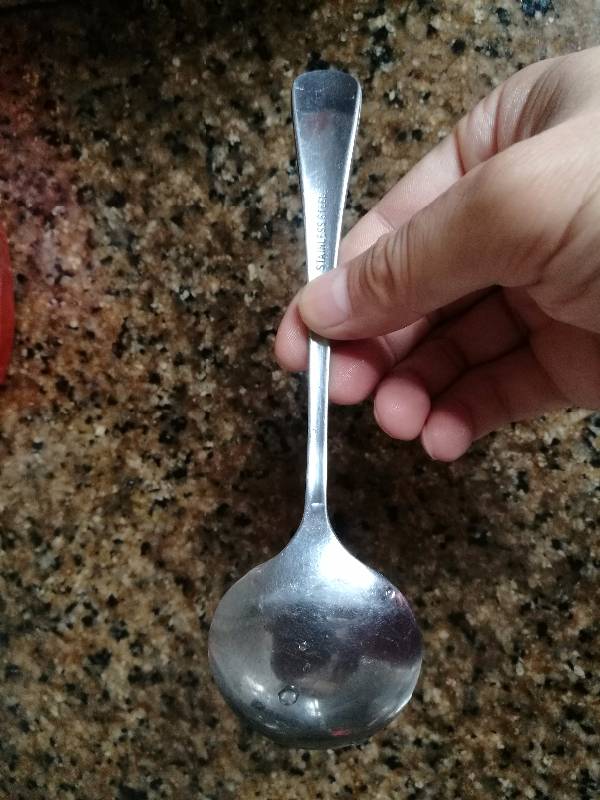

SolidWorks如何画这个勺子?

SolidWorks如何画这个勺子? SolidWorks如何画这个勺子? SolidWorks如何画这个勺子?
我要回答
1个回答

大致的思路:

创建前视,俯视,侧视草图,画出物体三个视角的轮廓,根据需要,可以创建更多的草图表达局部细节,由于物体是钣金压合成型,所以轮廓用单根线条表达即可

根据物体形状,将物体适当拆分分别建模。比如拆分为勺体,勺把,以及中间过渡连接部。

建模时可以根据物体特性,将物体再进行拆分。比如对称件可以按照中轴线拆分,只针对半边进行建模,另半边镜像即可

通过以上几步,将复杂的物体拆分为相对简单的局部实体后,根据第一步的轮廓线开始建模,将平面草图轮廓通过投影曲线等方式扩展为空间曲线,再用诸如边界曲面等命令创建曲面。

勺体和勺把局部面片建模后,通过镜像生成各拆分部的完整面片,然后再用曲面命令创建中间过渡部的面片

全部拆分面片完成后,缝合为完整面片,并用厚度命令创建实体。完成
