CAD 绘图次序 怎么用？

没有什么次序啊，就按图层啊。

看你图形内容，如果在填充或是面域中画图，有可能会被挡住，就需要把填充的内容放到下面，或是放到上面，用来挡住不想打印的内容

这东西，不会不学也没多大关系，在某些图形重叠的情况下会用到，一种常见的情况就是，文字使用了背景遮罩，谁挡住谁这个就关键了，需要用到绘图次序功能。

很简单，用dr命令选择前面的对象后利用后面的参数直接调整，可以指定在对象下或者最下方，一般是用不到的，当结构线或者面进行交叠一定要使用。

　　以绘制这个图形进行讲解，如下图：

　　1、首先先画出两个互相垂直的中心线，然后在交点处画r12的圆，然后分别向山

　　移动10，向右移动25，得到下图。

　　2、过r12圆的圆心画与水平成100°的直线，然后偏移12的距离，得到与

　　r12圆相切的直线。

　　3、做在水平线上找到与r12圆心距离80的点。

　　4、然后过这个点画与水平成40°的直线，可以延长一些。这样与右侧的100°的直线也

　　相交于一点。

　　5、将水平中心线向上偏移10，与该斜线有个交点，过这个交点画直线与r12相切。

　　6、利用f-r 命令导出r4和r10的圆角，这里r4选择不修建，r10选择修剪。

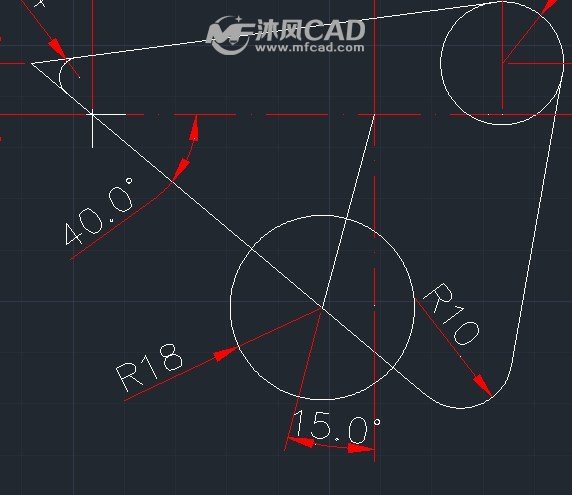

　　7、过中心线交点画与竖直线成15°的直线与左下方的斜线相较于一点，则该点为

　　r18的圆心，然后画出r18的圆。

　　8、修剪该圆，然后导出r16的圆角，然后标注尺寸就可以完成该图 了。

　　总结：绘制该图的难点在于找到画图方向和顺序，因为这里的直线都没有具体位置和尺寸，都是圆弧关系，所以画的时候要注意。
