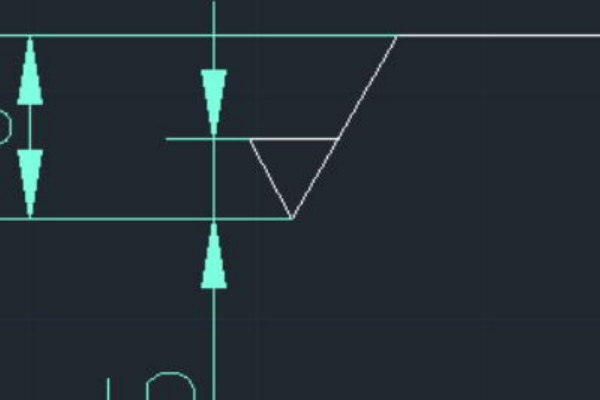

1、在CAD上面画出粗糙度符号，尺寸，小三角位等边三角形。
2、在命令栏中输入命令“alt”，然后会弹出属性定义对话框。

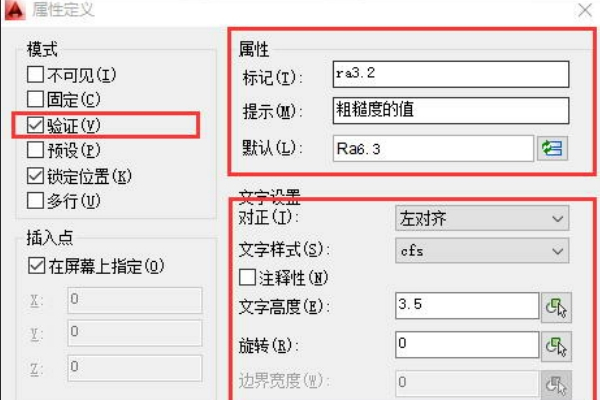

3、在属性定义界面中找到模式下面的验证然后勾选验证。在属性栏里面修改标记为：ra3.2，提示为：粗糙度的值，默认为：ra6.3。在文字设置栏，将文字样式改为：cfs，文字高度改为：3.5。点击确定，然后鼠标会出现“ra3.2”，并把它放置在步骤一所画图案的合适位置。
4、在命令栏输入“b”，然后会弹出块定义对话框，在名称里面输入“粗糙度”，鼠标点击“拾取点”，选中粗糙度符号最下面的点，点击“对象”，选中整个粗糙度，回车，点击确定。
5、在命令栏输入“i”，然后把那粗糙度放在要标记的位置后，弹出如图对话框，如果粗糙度是6.3，直接确定即可，如果不是的话修改好数值再确定。
