CAD用布局怎么画图及布局画图？

1.进入一个新布局，跳过打印设置，把原来的默认视口删除,先粘一个1：1的a3图框进来。2.新建一个视口图层，设置该层不能打印，然后在该层新建视口, 用命令:mv新建一个视口(字母o为新建圆形视口)，拉出小于图框边界的一个框，可以调整大小。3.双击视口内部进入视口,用全图缩放到位找到图纸，然后用z空格,然后1/40xp命令定义视口比例，然后调整图纸内容，在调整时注意不要有任何的放大缩小，只能平移,然后在视口右键菜单上选择锁定视口。4.布局标签上右键菜单，用页面设置，定义打印图框。打印比例为按图纸实际大小。5.画图时，注意图名，图框，总图例，标注，全在视口之外。但如果一个底图画多图，则比如水电图连线，消防管线，包括图例布置，全部在视口内画。然后运用图层管理把与内容无关的图层冻结设置。注:每个视口可单独管理图层的冻结锁定是否显示和打印.注意:不要点到全部视口关闭开关那边去了.注意看CAD图层符号上的说明

CAD用布局画图的具体操作步骤如下：

1、首先我们打开电脑里的CAD软件打开模型里面的图纸。

2、然后我们打开布局，键入mv命令。

3、输入mv命令以后，我们按住鼠标左键在画图界面上拉出一个框。

4.、然后我们双击框内空白部分，即可进入布局窗口。

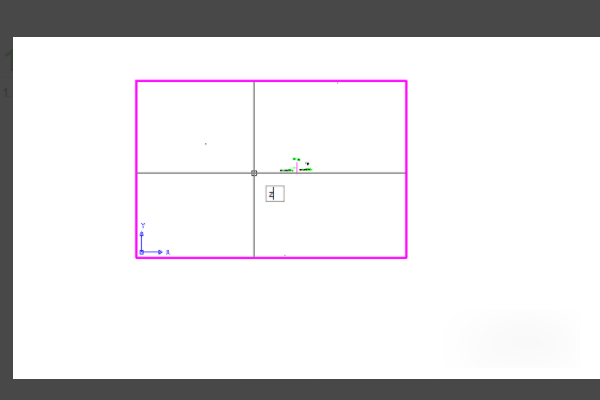

5、进入以后，我们在命令栏键入z命令，创建合适比例窗口。

6、输入合适的比例，将需要在布局中显示的内容拖至合适的位置，切记以后键入比例的布局窗口，不能使用鼠标滚轮拖动，使用鼠标滚轮会使得内容被放大或者缩小。

7、完成操作以后，双击窗口外内容，即可退出布局编辑，如图所以坐标系脱离窗口显示，通过以上步骤即可解决CAD用布局如何画图的问题。
