CAD电缆桥架平面如何画？

画CAD电缆桥架平面的具体步骤如下：

需要准备的材料分别是：电脑、CAD软件、可选插件天正。

1、打开软件进入到草图与注释空间，通过在默认模型空间内进行绘制即可。

2、过在下图中左侧插件位置点击变配电室-绘制桥架，快捷命令为四个字的首字母hzqj。

3、弹出绘制桥架窗口，点击设置设置桥架拐角样式及其它属性。

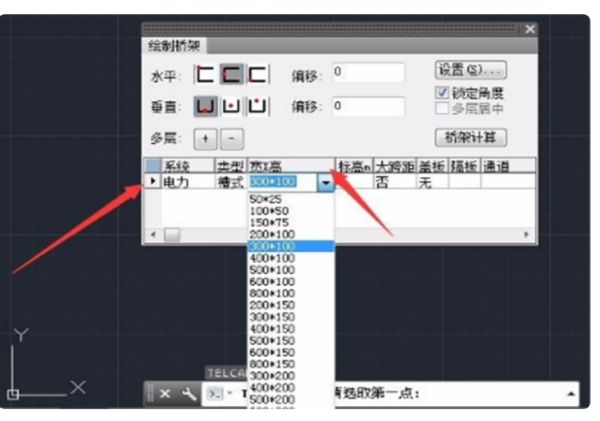

4、水平、垂直和多层按需选择，通过点击系统和宽x高来改变属性和数值。

5、设置完成后进行绘制，通过指定第一点输入长度来确定第二点，按实际尺寸进行绘制。

6、在插件内点击桥架填充，快捷命令为qjtc，通过圈选来确定需要填充的桥架，如图。

7、圈中填充范围并选择填充样式。

8、完成填充如下图所示，根据需要来选择填充样式即可。

绘制CAD电缆桥架平面图的具体步骤如下：

准备的材料有：电脑、CAD软件、任选插件天正。

一、打开软件以输入草图和注释空间，并在默认模型空间中绘制。

二、在下图中点击左边插件的位置-画出桥，快捷命令是四个字的首字母hzqj。

三、弹出“绘制桥”窗口，然后单击以设置桥的角样式和其他属性。

四、根据需要选择“水平”、“垂直”和“多层”，并通过单击“系统”和“宽度x高度”来更改属性和值。

五、设置完成后进行绘制，通过指定第一点输入长度来确定第二点，按实际尺寸进行绘制。

六、在插件内点击桥架填充，快捷命令为qjtc，通过圈选来确定需要填充的桥架，如图。

七、填写圆圈并选择填充图案。

八、如下图所示完成填充，并根据需要选择填充样式。
