CAD图纸标注尺寸与实际尺寸不符？

收到一份新的CAD图纸，发现同一条线，我的标注尺寸总比实际的超出很多，比如一个墙体实际100米，我标注处理却有123米，不知道是什么问题，请大神解答。谢谢！
我要回答
2个回答

你看看他的标注尺寸是否修改过
或者看看他的标注比例尺因子是否为1

查看全部
2021-06-28
赞 回复 采纳

那就是当初图纸标注的比例不对。不是1：1标注的修改一下标注的系数。

CAD图纸标注尺寸与实际尺寸不符？

查看全部
2021-06-28
赞 回复 采纳

相关问题

画CAD时为什么标注尺寸与实际尺寸不符？
共4条回答 >
银地评估赵明达： 比例不对
赞 (3) 回复
CAD中标注的尺寸与实际尺寸不符！
共3条回答 >

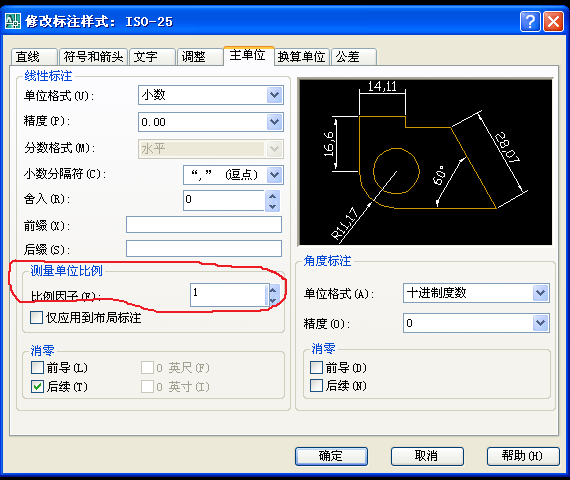

一勺废汤*： 两种方法：一种调整图元尺寸，可采用SC对图元进行缩放。即键入SC-回车-选中图元-输入缩放比例。第二种调整标注尺寸，选中标注-Ctrl+1打开属性编辑器-修改属性中主单位下的标注线性比例。以标注尺寸为准的话应采用第一种方法。
赞 (41) 回复
CAD标注尺寸与实际尺寸不符怎么修改？
共2条回答 >
Kaweng Leong： 标注尺寸点选好的最后一步输入t或m输入你想改的尺寸就好了哦或者输入快捷键ed选你标注的尺寸进行修改希望能帮到你，不对还请补充，别忘记点赞哦
赞 回复
CAD标注尺寸与实际尺寸比例不符怎么修改？
共1条回答 >
LoChengWei： 方法一：因捕捉对象易误捕导致误差解决办1个人认为这是比较有效的方式，因为这个方式成功解决了个人问题。打开CAD，进入绘图界面，看这里明明绘制的是4400mm，标注出来却是4401mm。（PS：CAD2004-CAD2014各个版本操作基本一致。这个问题的现象就是，开始标注一些是正常的，越往后面，标注就时不时出现差错。）2这个方式适合于部分标注尺寸与绘图尺寸不一致的情况，解决办法如下：我们点击“标注”进行标注，标注完毕，请看貌似是准确的线条。3我们将图放大，可以看见，原来标注的不是想标注的竖向的蓝....
赞 回复
为什么CAD中图纸标准尺寸与实际不符？
共1条回答 >
孙任性： 2、然后在命令框中输入“D”,选中“ISO-25”,单击“新建”按钮。4、点击置为当前即可改变图纸标注比例，如此可解决在CAD中标注尺寸与实际尺寸不一致的问题。
赞 回复
