二位二通电磁阀CAD图块符号怎样画？

3.7 机器 编号 名称 图形符号 说明 3.7.1 电动机 包括同步或异步及微型交直流电动机 3.7.2 发电机 3.7.3 离心液体泵 液体由开口端进，闭口端出 3.7.4 柱塞泵 液体由开口端进，闭口端出 3.7.5 水泵 水由开口端进，闭口端出 3.7.6 真空泵 气体由开口端进，闭口端出 3.7.7 螺杆、透平压缩机 小端表示压缩气体 3.7.8 活塞式压缩机 小端表示压缩气体 3.7.9 膜式压缩机 小端表示压缩气体 3.7.10 透平膨胀机 大端表示膨胀后低压气体 3.7.11 活塞式膨胀机 大端表示膨胀后低压气体 3.7.12 增压膨胀机 小端表示高压端大端表示低压端 3.7.13 电机制动膨胀机 小端表示高压端大端表示低压端 3.7.14 冷冻机组 水和氟里昂的换热器或氟里昂蒸发器 3.8 阀门 编号 名称 图形符号 说明 3.8.1 角阀 常温用 3.8.2 冷角阀 低温用 3.8.3 截止阀 常温用 3.8.4 球阀 常9温用 3.8.5 闸阀 常温用 3.8.6 蝶阀 常温用 3.8.7 止回阀 流向由空白三角至非空白三角 3.8.8 减压阀 小三角形为高压端 3.8.9 节流阀 即针形阀 3.8.10 三通阀 常温用 3.8.11 四通阀 常温用 3.8.12 安全阀 弹簧式安全阀 3.8.13 疏水阀 实际制图时可不必画出箭头 3.8.14 封气筒 冷箱少量气体吞吐安全用 3.8.15 反装截止阀 再生管道上常温用阀 3.8.16 反装冷角阀 3.9 自控阀门 编号 名称 图形符号 说明 3.9.1 保位作用气动阀 膜头断气时阀保持原开度 3.9.2 防止全关气动阀 膜头断气时阀不全关 3.9.3 防止全开气动阀 膜头断气时阀不全开 3.9.4 气动调节阀 基本型式 3.9.5 气开式气动调节阀 膜头充气阀打开 3.9.6 气闭式气动调节阀 膜头充气阀关闭 3.9.7 气动蝶阀 基本型式 3.9.8 气开式气动蝶阀 膜头充气阀打开 3.9.9 气闭式气动蝶阀 膜头充气阀关闭 3.9.10 气动三通调节阀 合流式 3.9.11 气动三通调节阀 分流式 3.9.12 带手轮气动调节阀 基本型式。其他型式可由阀门图形加上“┤”构成 3.9.13 带手轮及定位器气动调节阀 基本型式。其他型式可由阀门图形加上“┤”构成 3.9.14 气动三通切断阀 膜头充气 1—2通膜头断气 2—3通 3.9.15 电动调节阀 指带磁放大器执行机构的电动调节阀 3.9.16 电动阀 以普通单相或在三相电动头（马达）驱动 3.9.17 电动闸阀 以普通单相或在三相电动头（马达）驱动 3.9.18 电动蝶阀 以普通单相或在三相电动头（马达）驱动 3.9.19 二位二通电磁阀 3.9.20 二位三通电磁阀 有电 1—2通无电 2—3通 3.9.21 二位五通电磁阀 p—气源a、b—出气s、r—排气 3.10 管道及其附件 编号 名称 图形符号 说明 3.10.1 流程管线 粗实线 3.10.2 仪控计器管线和加温、吹除管线 细实线 3.10.3 有套管的管线 3.10.4 蒸汽伴热管 3.10.5 交叉管 指两管路交叉不连接 3.10.6 相交管 指两管路相交连接，连接点的直径为所连接管路符号线宽的3～5倍 3.10.7 分支管线 3.10.8 介质流向 一般标注在靠近阀的图形符号处 3.10.9 保温管 可在被保温管路的局部上用该符号表示 3.10.10 管路坡度 管路坡度符号按gb4458.4中的斜度符号绘制 3.11 管路的一般连接形式 编号 名称 图形符号 3.11.1 法兰连接 3.11.2 流量孔板 3.11.3 管端封板

1、首先在CAD软件绘图板块中选择原命令。

2、然后绘制一个直径为3.5毫米的圆。

3、接着再选择直线命令，在圆的下部中心绘制一个长4度的直线。

4、然后再在直线的下方画一个垂直线，长度是7毫米，线宽需要加粗。

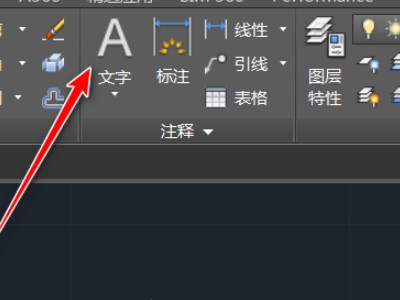

5、接着再选择文字命令，位置定位在圆的圆心上。

6、输入大写字母a，这样就完成了。
