CAD怎么由平面图生成立面图和剖面图啊？

CAD由平面图生成立面图和剖面图的方法如下：

1、先画好建筑平面图

2、打开天正软件，选择【文件布图】下的【工程管理】。

3、点【工程管理】下新建工程，建立名为“三层框架”的工程名

4、用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取

5、根据命令行提示操作，对齐点均选三层楼左下角柱的同一点，以此类推，加载二三层楼。

6、输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。

7、命令行提示执行完毕之后，右击鼠标确定，生成{剖面}。同理立面生成亦是如此

由平面图生成立面图和剖面图的操作方法和步骤如下：

1、第一步，绘制建筑图，如下图所示，然后进入下一步。

2、其次，完成上述步骤后，打开“天正软件”，然后在[文件布图]选项下选择[工程管理]选项，如下图所示，然后进入下一步。

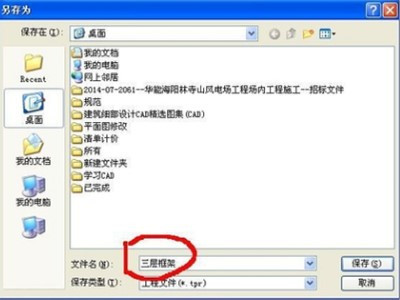

3、接着，完成上述步骤后，单击[工程管理]选项创建一个新项目，并建立一个名为“三层框架”的项目，如下图所示，然后进入下一步。

4、然后，完成上述步骤后，用鼠标分两步单击图中所示的按钮，然后根据命令行提示符逐步选取，如下图所示，然后进入下一步。

5、随后，完成上述步骤后，按照命令行上的提示，选择三层楼建筑物左下角柱的同一点作为对齐点，依此类推，然后加载第二层和第三层，如下图所示，然后进入下一步。

6、接着，完成上述步骤后，输入完毕三层信息，注意修改层高，然后根据命令行提示单击“剖面”命令逐步进行操作，如下图所示，然后进入下一步。

7、最后，完成上述步骤后，右键单击鼠标以确认并生成“剖面”，外墙生成也是按照这样的操作方式，如下图所示。这样，问题就解决了。
