CAD二维螺纹孔的画法

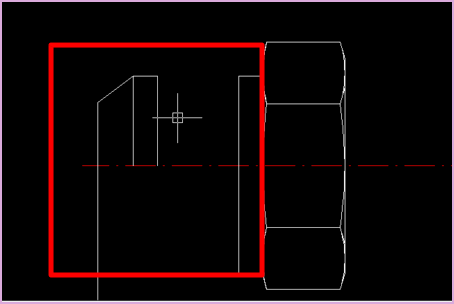

1、打开画了一部分的图纸，可以看到下图中的图纸就差螺纹了。

2、按下图，画一条45°斜线和一条120°斜线

3、以中心线为起点，向上画一条长26.944的线段。

4、以26.944线段的中点为起点，向右画一条直线。

5、按照下图中的形状来修剪删除多余的线段。

6、画一条60°角的斜线。

7、延长右边的短线，使其与60°斜向相交。

8、然后修剪。

9、然后镜像。将短线进行镜像操作，两条短线成v形。

10、将两条短线组成的v线段继续向右镜像，直至和下图一样。

11、再一次修剪删除，螺纹就画好了一般。

12、以中心线为轴镜像，

13、用直线将v形相错连接，这样螺纹就画好了。

工具/原料：电脑，CAD软件

1、如下图，先选择小圆，输入块的命令b（b）。

2、这时在实行块的命令后，在弹出的块命令中，有一步很关键的，如下图。一定要选择拾取点，记得选中圆的中心。

3、这时，在拾取点那里就有坐标出现了，如下图，给块命名。如 a。再选择确定就可以了。

4、输入定点平分的快捷键，me（me）（meaSUre的缩写。） 如下图，选择直径6mm的大圆。这时，在左下角的命令行中选择块，输入刚才命名的块名 a 。

5、接下来，记得选择对齐块（y）和输入两个相邻小圆的中心距离1.0。如下图。

6、这样就成功了。
