CAD动态图块怎么制造可变块？

我会先做好平面门块和立面门块

再用bedit新建一个块，在块内插入平面块和立面图。然后，添加一个可见性参数。

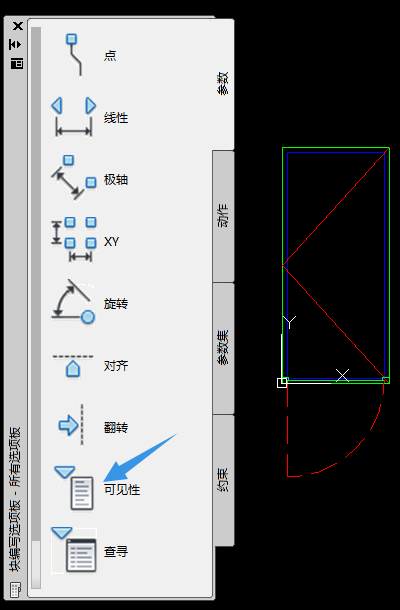

在工具栏上点选”可见性状态“，添加平面状态与立面状态，原始状态我一般也留着供以后编辑。

弹出以下对话框，输入名称，确定

三个状态，确定后回到块编辑内。

然后在立面状态下，点隐藏对象，并选择平面门块（之前做平、立面块，就是为了现在好选择，不做块的话，容易选错）

同理，在平面状态下，选择隐藏立面门块。然后保存块，退出块编辑器。

现在，可以点选块中的可见性参数热点选择可见性状态，也可以选择块，ctrl+1打开特性窗口，下拉选择（如果有多个块要一起变成相同的可见性状态，用特性窗口更方便）。

1、首先在电脑中启动CAD软件，系统自动创建一个空白文件，然后输入命令b并空格。

2、接着在弹出的对话框中，输入图块名称，点击选择对象按钮。

3、然后鼠标圈选选中图形并空格，在块定义对话框中，点击拾取点按钮。

4、接着拾取点为图块的基点，自定义点击选择并空格。

5、最后设置完成后，点击确定即可生成图块。
