草图大师SU导出三视图效果图的操作步骤详解？SU如何导出三视图？

草图大师SU导出三视图效果图的步骤

步骤一、打开草图大师软件，导入一个三维SU模型，这里我们可以使用复制和旋转功能顺着三个轴向去建模，提前做好草图大师SU导出三视图效果图的模型布局。

步骤二、打开窗口中的样式选项栏，把端点等选项取消，只留边线和轮廓即可，方便我们观察草图大师导出三视图的布置。

步骤三、在相机里切换平行投影模式，调整视图到如上图，就可以开始在SU导出三视图效果图。

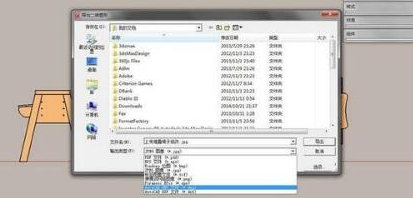

步骤四、选择dwg格式的文件来保存草图大师导出的三视图效果图，将导出二维图形保存并附加水印就可以啦!

Sketchup导出三视图教程：

1、打开sketchup软件，点击“文件”>“新建”，创建一个新文档；

2、接着在sketchup软件中创建一个要导出的模型，并将模型复制两个出来；

3、现在分别将两个模型在前视图和右视图方向旋转90度，接着点击工具栏的“俯视图”图标，就能看到模型三个不同的面；

4、接着点击菜单栏的“相机”选项，在弹出的下拉框中点击“平行投影”选项；

5、我们还需要将看不见的线条显示出来，点击菜单栏的“视图”选项，在弹出的下拉框中点击“表面类型”选项，接着在扩展栏中点击“线宽显示”命令，模型就会以线条形式显示了；

6、点击菜单栏的“文件”选项，在弹出的下拉框中点击“导出”，接着在扩展栏中选择“二维图形”，在文件保存窗口，将文件类型保存为“AutoCAD DWG”格式，点击“导出”按钮，就能导出cad三视图文件了。

草图大师SU导出三视图效果图的步骤

步骤一、打开草图大师软件，导入一个三维SU模型，这里我们可以使用复制和旋转功能顺着三个轴向去建模，提前做好草图大师SU导出三视图效果图的模型布局。

步骤二、打开窗口中的样式选项栏，把端点等选项取消，只留边线和轮廓即可，方便我们观察草图大师导出三视图的布置。

步骤三、在相机里切换平行投影模式，调整视图到如上图，就可以开始在SU导出三视图效果图。

步骤四、选择dwg格式的文件来保存草图大师导出的三视图效果图，将导出二维图形保存并附加水印就可以啦！
