UG如何快速画六角螺母三维模型？

六角螺母这个标准件很简单，我们做机械的页经常用到，有的时候我们选不了标准件，就需要自己来画。那么我们如何快速，简洁的来画呢。下面我们一起来看看吧。

1. 打开UG软件。

2. 新建模型。注意命名、保存位置。养成良好习惯。

3. 进入草图环境。

4. 绘制草图，这里以六角螺母C级，M24为例，这个是机械设计手册上查的标准件。非标的画法也一样。

5. 螺母尺寸在上图中可以看到，全部都有。现在先画六边形，再画该六边形的内切圆。然后完成草图。

6. 现在我们拉伸六边形，记住不要选取圆。如图：

7. 然后就是倒角。螺母倒角呢是两边都有倒角，这里只需倒出一边，另外一面用镜像就可以了。那么如何倒角呢，我们用拉伸命令才倒角，有人问，拉伸还能倒角吗?我告诉你，是可以的。一起来看看吧。

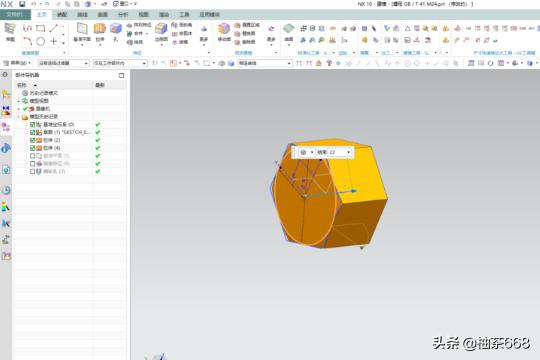

8. 点击拉什么，选取圆为拉伸曲线。如图：记得布尔类型选相交，相交对象为之前拉伸的六棱柱。然后拔模，选择从起始限制，角度-70°，这个怎么来的呢？之前查机械设计手册，关于这个倒角度数要求是15-30°，我们选择20°，取中间值。那么90减20是多少呢，70°，为啥还有负号呢，那是由于建模坐标系的关系。

9. 现在已经倒好角了，那么镜像一下就好了。镜像之前要先创建镜像平面。然后再镜像。如图：

10. 现在还剩下螺母的螺纹孔了。这个螺纹呢，就不用像螺栓的螺纹那样用“螺纹”命令来创建了。螺母可以直接用打孔的命令来创建，如图：

11.螺母到此为止，就创建完成，是不是很简单很快。
