CAD中剖面标记符号、索引符号怎么画？

我要回答
1个回答

1、打开cad，打开工具选项板组。

CAD中剖面标记符号、索引符号怎么画？

2、点击注释，找到剖面标注。

CAD中剖面标记符号、索引符号怎么画？

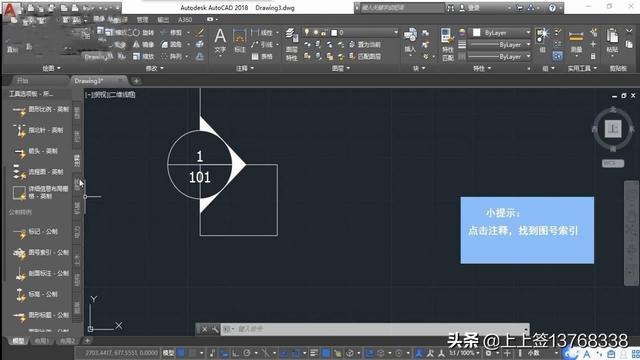

3、点击注释，找到图号索引。

CAD中剖面标记符号、索引符号怎么画？

4、根据需要绘制即可。

CAD中剖面标记符号、索引符号怎么画？

查看全部
2022-12-12
赞 回复 采纳

相关问题

CAD中，a--a这个剖面标记符号在哪？怎么画？
共4条回答 >
老聂设计： 1、在打开的图形中点击左侧工具菜单中的符号标注-剖切符号。2、设置要符号的编号，然后在图形中需要设置符号的位置点击。3、点击后然后选择第二点设置符号的第二点。4、符号的位置设置后移动鼠标来设置符号的方向点击左键确定。5、完成后如果还需要绘制可以重复来绘制，要退出可以点击右键退出。6、移动符号到合适的位置。这是绘制好的剖切符号。
赞 (36) 回复
CAD中，A--A剖面标记符号在哪？
共2条回答 >
肖洒： 1、在打开的图形中点击左侧工具菜单中的符号标注-剖切符号。2、设置要符号的编号，然后在图形中需要设置符号的位置点击。3、点击后然后选择第二点设置符号的第二点。4、符号的位置设置后移动鼠标来设置符号的方向点击左键确定。5、完成后如果还需要绘制可以重复来绘制，要退出可以点击右键退出。6、移动符号到合适的位置。这是绘制好的剖切符号。
赞 回复
CAD中，A--A这个剖面标记符号在哪？如何画？
共2条回答 >
黄小脸： 1、在打开的图形中点击左侧工具菜单中的符号标注-剖切符号。2、设置要符号的编号，然后在图形中需要设置符号的位置点击。3、点击后然后选择第二点设置符号的第二点。4、符号的位置设置后移动鼠标来设置符号的方向点击左键确定。5、完成后如果还需要绘制可以重复来绘制，要退出可以点击右键退出。6、移动符号到合适的位置。这是绘制好的剖切符号。
赞 回复
CAD中，A--A这个剖面标记符号在哪？怎么画？
共2条回答 >
威： CADa--a剖面标记符号具体操作步骤如下：1、随意的画了一个停车位的平面图，画停车位的剖面图，画一个剖面符号来表示。2、然后点击符号标注，如下图。3、选择剖切符号，如下图。4、弹出来对话框，有正交剖切，正交转折剖切，非正交转折剖切，断面剖切，任意选择一个。5、直接在剖切的部分拉线，点击空格。6、剖面标记符号画好了，剖切数字可以根据图纸的位置改动。
赞 回复
CAD怎么画a--a剖面标记符号？
共1条回答 >
李健： CADA--A剖面标记符号具体操作步骤如下：1、随意的画了一个停车位的平面图，画停车位的剖面图，画一个剖面符号来表示。2、然后点击符号标注，如下图。3、选择剖切符号，如下图。4、弹出来对话框，有正交剖切，正交转折剖切，非正交转折剖切，断面剖切，任意选择一个。5、直接在剖切的部分拉线，点击空格。6、剖面标记符号画好了，剖切数字可以根据图纸的位置改动。
