1、打开已有文件
打开需要获取二维视图的三维实体模型的文件，并选择显示模式为“二维线框”，用layer命令加载“hIDden”虚线模型。
2、进入图纸空间

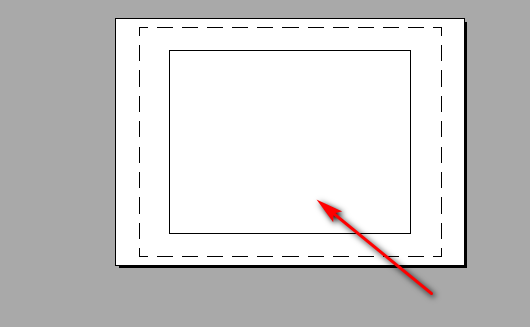

单击绘图窗口下方的选项卡“布局1”，进入图纸空间，如图：
3、用solview命令建立多个浮动视口（建立俯视图视口）
向键入命令栏键入“solview”按【enter】键
在输入选项【uCS（u)/正交（o)/辅助（a)/截面（s)】：用鼠标选择“uCS（u)”或者键入“u”后按【enter】键。
在输入选项【命令（n)/世界（w)/？/当前（c）】<当前>：按【enter】键
输入视图比例<1>：按【enter】键
指定视图中心：（在图纸中指定俯视图视口的中心位置，利用滚轮缩放图形显示）
指定视图中心<指定视口>：按【enter】键
指定视口的第一个角点：（指定俯视图视口的左下角）
指定视口的对角点：（指定俯视图视口的右下角点）
输入视图名：top按【enter】键。至此俯视图视口建立完成，如图：
4、建立主视图视口
在输入选项【uCS（u)/正交（o)/辅助（a)/截面（s)】：用鼠标选择“正交（o)”或者键入“o”后按【enter】键。（以已有视口为参照基准，建立新的显示正交投影的视口）
指定视口要投影的那一侧：（捕捉俯视图视口的下边框中点，如下图）
指定视图中心：（在俯视图上视口方指定一点）
指定视图中心<指定视口>：按【enter】键
指定视口的第一个角点：（指定俯视图视口的左下角）
指定视口的对角点：（指定俯视图视口的右下角点）
输入视图名：front按【enter】键。至此主视图视口建立完成，如图：
5、建立左视图视口
在输入选项【uCS（u)/正交（o)/辅助（a)/截面（s)】：用鼠标选择“正交（o)”或者键入“o”后按【enter】键。（以已有视口为参照基准，建立新的显示正交投影的视口）
指定视口要投影的那一侧：（捕捉俯视图视口的左边框中点）
指定视图中心：（在主视图视口右方指定一点）
指定视图中心<指定视口>：按【enter】键
指定视口的第一个角点：（指定俯视图视口的左下角）
指定视口的对角点：（指定俯视图视口的右下角点）
输入视图名：left按【enter】键。至此左视图视口建立完成，如图：
6、建立西南轴测图视口
向键入命令栏键入“solview”按【enter】键
在输入选项【uCS（u)/正交（o)/辅助（a)/截面（s)】：用鼠标选择“uCS（u)”或者键入“u”后按【enter】键。
在输入选项【命令（n)/世界（w)/？/当前（c）】<当前>：用鼠标选择“世界（w)”或者键入“w”后按【enter】键。
输入视图比例<1>：按【enter】键
指定视图中心：（在俯视图视口右方指定一点，利用滚轮缩放图形显示）
指定视图中心<指定视口>：按【enter】键
指定视口的第一个角点：（指定俯视图视口的左下角）
指定视口的对角点：（指定俯视图视口的右下角点）
输入视图名：ios按【enter】键。至此西南轴测图视口建立完成并将视口激活，西南轴测显示模型，如图：
7、用soldraw命令获取二维轮廓图
向键入命令栏键入soldraw
选择对象：指定对角点将四个视口都选中
选择对象：按【enter】键
四个视口中生成二维轮廓图，见下图：
8、新建二维轮廓图文件
将生成的四个二维轮廓图，复制到新的文件中，便于四个视图的排列和修改。同时注意西南轴测图的复制是应当注意，选取西南轴测图时要用到“视图”命令来选择其他执行正规复制粘贴即可。
将复制到新文件的是个视图按“长对正，宽相等，高平齐”的原则排列好，并在图层特性管理框中，将西南轴测图的图层“ios-hID”的可见性关闭。
自此整个操作完成，成功获取了三维实体模型的二维轮廓视图。
1、电脑打开AutoCAD，然后点击底部的布局。
2、进入布局页面，鼠标左键双击视图内部。
3、鼠标左键双击视口内部后，就进入了编辑模式，鼠标滚轮再双击视口。
4、滚轮双击视口后，图形就显示出来了。
5、鼠标左键双击视口外空白处就可以退出编辑了。
